国产在线一区二区三区,婬乱欧美一二三区,色欲一区二区三区精品A片

瑞典進(jìn)口塑膠模具鋼

德松模具鋼材有限公司 > 模具鋼材 > 塑膠模具鋼 > 瑞典進(jìn)口塑膠模具鋼 >

POLMAX

品牌：	瑞典UDDEHOLM
原產(chǎn)地：	瑞典
規(guī) 格：	詳見規(guī)格參數(shù)
材質(zhì)等級(jí)：	AAA級(jí)
加工工藝：	真空電弧熔煉
化學(xué)成分：	詳見成分參數(shù)
常規(guī)應(yīng)用：	注塑\|塑料\|塑膠模具

詳細(xì)信息
鋼料規(guī)格
鋼料成分

瑞典UDDEHOLM鋼廠出品的Polmax模具鋼為新工藝高品質(zhì)注塑用不銹鋼，Polmax材料使用電渣重熔ESR和真空電弧熔煉VAR兩種精煉工藝熔煉，能夠滿足塑膠模具鋼中最高的拋光要求。運(yùn)用這兩種熔煉工藝能顯著減少鋼材中的條帶偏析、降低非金屬夾雜物的含量，從而使得模具鋼擁有均勻的顯微組織和非常高的純凈度。這兩種非常重要的熔煉工藝使Polmax脫穎而出，成為UDDEHOLM鋼廠最純凈的塑膠模具鋼材。因此，Polmax模具鋼材展現(xiàn)出空前的拋光性能。如此高的表面質(zhì)量遠(yuǎn)高于其他大部分鋼材所能達(dá)到的級(jí)別。一勝百ASSB代理牌號(hào)同為Polmax，未重新編排名稱，同一級(jí)別材料目前不可替代性較強(qiáng)，屬于高性能材料。

Polmax能抵抗水、水蒸氣，弱有機(jī)酸，稀釋的硝酸鹽、碳酸鹽等鹽類的腐蝕。Polmax制成的模具，在潮濕的環(huán)境中服役，存放或一般生產(chǎn)條件下成形腐蝕性的塑膠原料，均不會(huì)生銹或被污染，在模具存放中無需使用特殊的保護(hù)劑。由于很多保護(hù)劑本身是氯基的，可能會(huì)破壞模具表面的鈍化膜導(dǎo)致點(diǎn)蝕。模具在存放前必須進(jìn)行徹底的清潔和干燥。Polmax在250℃低溫回火及拋光至鏡面狀態(tài)的時(shí)候，能顯示出最好的耐腐蝕性。
Polmax模具鋼材廣泛適用于型腔、型芯、鑲塊以及對(duì)產(chǎn)品表面質(zhì)量有較高要求的領(lǐng)域，例如光學(xué)、醫(yī)療和CD/DVD等應(yīng)用。Polmax是UDDEHOLM鋼廠的不銹鋼概念下的鋼種之一，不銹鋼概念是為了適應(yīng)今天快速發(fā)展的塑料模具產(chǎn)業(yè)研發(fā)并不斷擴(kuò)充的不銹鋼系列。塑料模具存在一些眾所周知的問題，如模具銹蝕，表面需要反復(fù)拋光，不得不重新鉆削冷卻水道，部件銹合等。單獨(dú)或配套選用合適的不銹鋼種，可制造應(yīng)用于不同領(lǐng)域的高質(zhì)量模具，盡量減少上述問題的發(fā)生。

Polmax模具鋼材擁有以下主要優(yōu)異性能：

優(yōu)異的拋光性能；

優(yōu)良的耐腐蝕性能；

優(yōu)良的耐磨性；

優(yōu)良的機(jī)加工性能；
熱處理后具有高硬度與韌性；

熱處理時(shí)具有優(yōu)良的尺寸穩(wěn)定性；

加工處理：
軟性退火：在保護(hù)狀態(tài)下，加熱至890℃均溫后，于爐中以每小時(shí)20℃冷卻至850℃，再以每小時(shí)10℃冷卻至700℃接著再置于空氣中冷卻。
應(yīng)力去除：經(jīng)過粗加工后，必須加熱至650℃，均溫2小時(shí)后，緩慢冷卻至500℃，然后置于空氣中冷卻。
淬火：預(yù)熱溫度： 600-850℃。奧氏體化溫度： 1020-1050℃，通常采用1020-1030℃
冷卻介質(zhì)：足夠正壓的真空氣冷高速氣體/循環(huán)氣氛，流態(tài)爐或鹽浴爐250－550℃分級(jí)淬火后在空氣中風(fēng)冷，溫油， 60-80℃為使模具達(dá)到最適當(dāng)?shù)奶匦裕?在模具的變形程度可接受的條件下，冷速越快越好。于真空爐中熱處理時(shí)推薦使用4-5bar的氣壓。模具冷卻至50-70℃應(yīng)立即回火。
回火：請(qǐng)參照德松模具鋼提供的回火曲線圖按所需硬度值選擇回火溫度，回火至少兩次，每次回火后，必須冷卻到室溫，推薦最低的回火溫度為250℃，保溫時(shí)間至少兩小時(shí)。當(dāng)有小塊的鑲件要求硬度52-54HRC時(shí)，可例外使用最低180℃。

拋光：為了獲得出色的拋光性，每根Polmax都要經(jīng)過單獨(dú)檢測(cè)以保證擁有高的純凈度。德松模具鋼在瑞典Uddeholm Tooling原廠采購時(shí)，每根Polmax都要通過化學(xué)成份、軟態(tài)硬度和純凈度的檢測(cè)，保證淬火回火態(tài)的Polmax具極為出色的拋光性。拋光技巧與其他傳統(tǒng)的鋼材比較稍有不同。主要的原則是，在細(xì)磨和拋光時(shí)采取多個(gè)道序，盡可能研磨表面至更細(xì)后開始拋光流程。但拋光時(shí)，上一拋光道序所遺留的劃痕被除去后，就必須立即停止繼續(xù)拋光。

出廠狀態(tài)為軟化退火至約200HB。

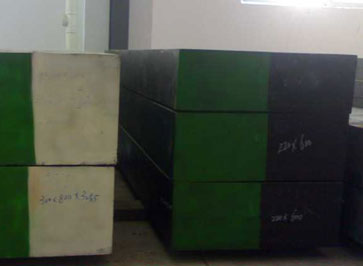

色標(biāo)無處理下為：綠/黑色。
每日鋼料推薦：SKH51高速鋼

扁料厚	扁料闊	圓料直徑	方料闊
15mm~500mm	105mm~1000mm	15mm~800mm	15mm~300mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細(xì)規(guī)格參數(shù)請(qǐng)另行咨詢。

元素	碳C	鉻Cr	錳Mn	硅Si	鉬Mo	釩V
含量	0.38	13.6	0.5	0.9	0.6	0.3

超高鏡面Polmax模具鋼|一勝百Polmax模具鋼供應(yīng)商 - 德松模具鋼

POLMAX

在線客服

客服電話
