精品国产自左线拍,欧美揉BBBBB揉BBBBB,久久爱AV水蜜桃

奧地利百祿熱作模具鋼

德松模具鋼材有限公司 > 模具鋼材 > 熱作模具鋼 > 奧地利百祿熱作模具鋼 >

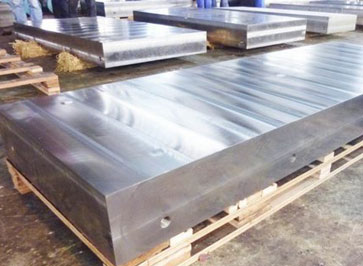

W302模具鋼

品牌：	百祿B?HLER
原產(chǎn)地：	奧地利
規(guī) 格：	詳見規(guī)格參數(shù)
材質(zhì)等級：	AAA級
加工工藝：	祥見說明
化學成分：	詳見鋼料成分
常規(guī)應用：	壓鑄模塑膠模具

詳細信息
鋼料規(guī)格
鋼料成分

奧地利百祿W302 ISOBLOC熱作模具鋼具有優(yōu)良的高溫強度與耐磨性，出廠時就已經(jīng)達到很高的硬度，可以滿足快速制造模具的需要。百祿BÖHLER W302 ISOBLOC模具鋼材是ISOBLOC級別里的特殊級別，具有優(yōu)異的高溫拉伸能力，足夠的任性和熱疲勞抗力并允許水冷，W302模具鋼提供傳統(tǒng)熔煉和電渣重熔兩個級別的鋼材，電渣重熔鋼材具有更好的組織均勻性和更高的韌性，適用于形狀復雜的精密模具及零部件和重型熱作工具以及模具，比較常見的應用有熱擠壓模具和鍛造模具及沖頭、塑膠模具、螺栓和螺母等。

處理加工：
鍛造：1100至900°C（2012～1652°F）緩慢冷卻或在保溫材料中緩冷。
退火：750至800°C（1382～1472°F）緩控爐冷卻，速度在10-20°C每小時（50至68°F每小時）下降到約600°C（1112°F），再在空氣中冷卻。退火后硬度最大可得205HB。
應力消除：600至650°C（1112-1202°F）在爐中緩慢冷卻，用以消除在機械加工或成型制程中所產(chǎn)生之內(nèi)應力。經(jīng)過充分加熱后，置于中性氣體中保溫1~2小時
硬化：1020至1080°C（1868～1976°F）油淬，鹽浴500 - 550°C（ 932-1022°F），空氣或真空保持溫度均衡時間15至30分鐘，可獲得硬度在油淬或鹽浴52 - 56 HRC，在空冷或真空爐中淬火50 - 54 HRC。
回火：加熱后立即加熱至回火溫度，每爐加熱1小時，20毫米的工件厚度至少2小時/在空氣中冷卻。建議至少要兩，三分之一回火循環(huán)為目的的應力緩和可能是有利的。
類似德國牌號EN/DIN:1.2344模具鋼/X40CrMoV5-1
類似日本牌號JIS：SKD61模具鋼
類似英國牌號BS：BH13
類似法國牌號AFNOR：Z40CDV5

扁料厚	扁料闊	圓料直徑	方料闊
25mm~365mm	105mm~1000mm	13mm~358mm	25mm~106mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細規(guī)格參數(shù)請另行咨詢。

元素	碳C	硅Si	錳Mn	鉻Cr	鉬Mo	釩V	磷P	硫S
含量	0.39	1.10	0.40	5.20	1.40	0.95	0.001	0.0014

奧地利百祿ISOBLOC系列W320模具鋼材專業(yè)供應商 -德松模具鋼

W302模具鋼

在線客服

客服電話
